適 配 電 機☆ 相電流7A以下的所有85BYG、86BYG、90BYG、110BYG、130BYG系列的兩相混合式電機
接 線 圖 表
驅動器
接線
備注
AC
～ 110V 或～ 220V
交流電源輸入
電機
A1
步進電機的 A
步進電機的 A 相
A2
步進電機的 A ′
B1
步進電機的 B
步進電機的 B 相
B2
步進電機的 B ′
CLR
清零端
低電平時，電機處于自由狀態
CW
方向控制端
加高電平時電機正轉，低電平時電機反轉
CP
步進脈沖輸入端
下降沿有效
+5V
EN 、 CW 、 CP 信號的正端
ALM
紅色指示燈
報警指示燈
注：本系列的驅動器共有3種規格供客戶選用1、DC-280A：輸入電流交流220V2、DC-280B：輸入電流交流110V3、DC-280C：控制電壓交流220V，主電壓交流30V～120V

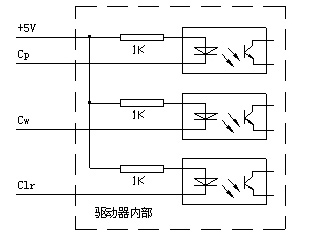

信 號 要 求 DC-280驅動器采用單脈沖控制方式。Cp、Cw、Clr信號通過光耦隔離，采用共陽極接法。為確保內置光耦能可靠導通，要求信號提供5mA～10mA的電流。驅動器內部已串入光耦的限流電阻1KQ，對應+5V電平。當輸入電壓較高時，可根據需要每根信號線外串電阻進行限流。例如輸入電平為+24V時，應在每個控制信號上串聯4.7KQ左右電阻。信 號 結 構 電 流 調 節 方 法
開關位置
電流
1
2
OFF
3A
ON
4A
0N
6A
7A
外 型 尺 寸 (單位：mm) 體 積：290mm×117mm×120m
