兩相DC-025B系列
兩相DC-025B系列

兩相DC-025B系列

產品詳情
概 述
☆ DC025B系列用于驅動相電流5A以下的所有85BYG、86BYG、90BYG以及110BYG系列的兩相混合式步進電機。
☆ 由于采用了先進的控制電路和高性能的功率器件,從而在主電壓為AC80V交流供電情況下可以長期穩定、可靠運行。
☆ 適用于包裝、印染、 冶金、化工、機械等行業。
性 能 特 點
☆ 驅動電壓:主電壓AC30V~80V ,控制電壓AC17V(必須不小于10W)。
☆ 輸出電流:3A~4.5A,根據用戶需要調整
☆ 恒流斬波控制 ,節能的半電流鎖定模式
☆ 輸入信號TTL兼容 ,光電隔離信號輸入
☆ 過流過壓保護

標
Ti=25℃


項目

指標

主電壓

AC30V~80V±10%, 50Hz±1Hz

控制電壓

AC17V±10%, 50Hz±1Hz

輸出電流

DC-025B

3A/3.5A/4A/4.5A/±10%

DC-025BH

4A/4.5A/5A/6A/±10%

步進電機頻率

0~200KHz

邏輯信號電流

5~15mA

絕緣電阻

500MΩ

使用環境及參數


冷卻方式

強制風冷

使用環境

溫度

-5℃~+50℃

濕度

40~90%PH

場合

禁止用在有強腐蝕性、強導電性氣體或粉塵的環境中

外型尺寸

160×80×65mm3

重量

約 0.6 Kg

可由用戶自己隨意選擇。 在斷電情況下,按下表所示撥動紅色撥碼開關。再通電即按設定情況工作備注:開關往下?lián)転椤癘N”=1,往上撥為“OFF”=0。注意:改變設定后,需重新通電,設定方有效。

開關位置電流
12DC-025BDC-025BH

ON

ON

3A

4A

ON

OFF

3.5A

4.5A

0FF

ON

4A

5.0A

0FF

0FF

4.5A

6.0A

控 制 信 號
★ 步進脈沖輸入信號Cp 最大通過頻率為20KHz。脈沖的低電平時間應大于500nS。
★ 方向控制 U/D+、U/D-外部輸入信號U/D+、U/D-電平變化可改變電機運轉方向
注:電機的初始運行方向與電機的接線有關
★ 使能信號PD+、PD—當PD+加高電平,并且PD—加低電平時,驅動器切斷電機各相的電流使電機軸處于自由狀態,此時步進脈沖Cp將不被響應;否則電機響應Cp端輸入脈沖運行,Cp 端沒有信號時,電機處于半流鎖定狀態。
★ 輸出信號A、A—、B、B—接二相混合式步進電動機的出線。

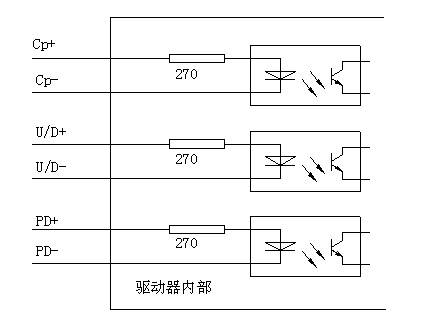

Cp、U/D-、 PD- 信號結構及要求
信號結構
信號要求
DC025B驅動器采用單脈沖控制方式。(共陰\共陽均可以)。Cp、U/D、P/D信號通過光耦隔離。為確保內置光耦能可靠導通,要求信號提供至少5mA的電流。驅動器內部已串入光耦的限流電阻270Ω,對應+5V電平。當輸入電壓較高時,可根據需要外串電阻進行限流。例如輸入電平為+24V時,應在每個控制信號上串聯2KΩ左右電阻。例如輸入電平為+12V時,應在每個控制信號上串聯1KΩ左右電阻。
外 型 尺 寸 (單位:mm)
體積:長160mm×寬65mm×高80mm
備 注
1、在設定電流時,應該將電源關掉,待設定好了,再打開電源。
2、輸入的兩組交流電源必須是獨立的,不可以共地。
3、若步進電機的轉向不對,只需將A與-A兩根線對掉即可。
4、驅動器的電源不允許頻繁開關,當頻繁開關電源時,報警燈可能會亮,這時應關掉電源,等1分鐘左右再開機即可。
5、驅動器在使用半年左右,應檢查風機通道是否堵塞,風機運轉是否正常

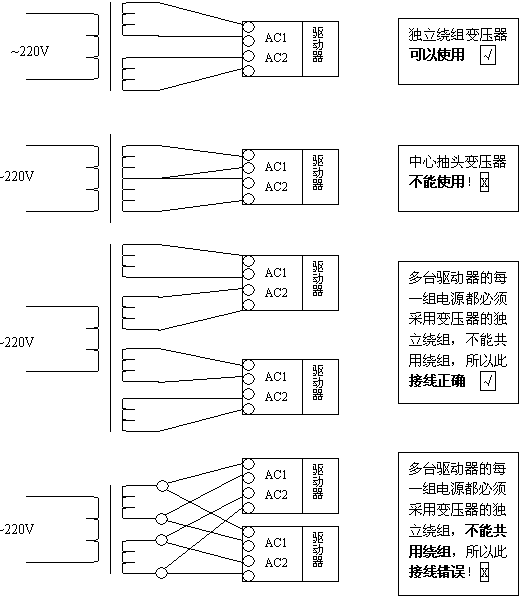

驅動器供電電源說明
(適用于所有兩組交流供電的驅動器)
1. 兩組交流必須使用變壓器的兩個獨立繞組,不能采用中心抽頭方式;
2. 如果使用兩臺(或兩臺以上)驅動器,所有繞組不能共用,即每一個繞組必須獨立使用。
不正確的接線將導致驅動器的嚴重?fù)p壞!
