本控制器專用于花樣機生產配套。它內部有0至100共101種固定縫樣；101至140共40種可由客戶任意編程的編程縫樣（每個縫最多可達80針）；150至250共101種組合縫樣，每個組合縫樣可由任意兩種固定縫樣或一個固定縫樣加一個編程縫樣組合而成。對客戶的縫樣、縫幅、編程縫樣及組合縫樣都有自動記憶功能，不會由于開/關控制器的電源而丟失。

本控制器面板共有八個按鍵、兩個指示燈、一個液晶顯示屏。其操作方法如下：

一、設定控制器的內部參數

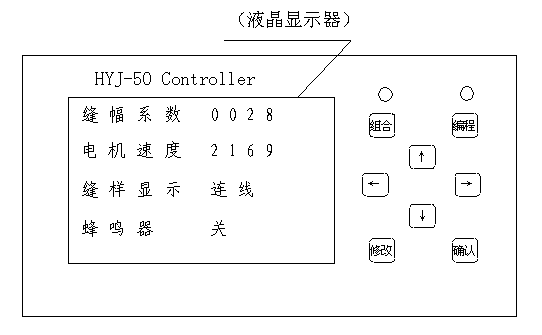

先按拄‘修改’鍵，再開控制器的電源，再松開‘修改’鍵；即進入內部參數設定界面；縫幅系數：縫幅值不變，此值越大，針的擺幅越大；此參數一般于花樣機的生產廠家設定。

電機速度：此值越大，步進電機的轉速越大；此參數一般于花樣機的生產廠家設定。

縫樣顯示：可以是‘逐點’（顯示縫樣各點的位置）或‘連線’（顯示縫樣各點的位置時，用線連起來）；

蜂鳴器： 可以是‘開’（每按一下按鍵、或主軸每轉一圈，蜂鳴器都叫一聲）或‘關’（蜂鳴器不叫）。按‘↑’、‘↓’鍵移動光標位置，按‘←’、‘→’鍵修改光標所處位置的內容；按‘確認’鍵退出。

注：縫幅系數、電機速度的值不得為0；

二、設定縫樣及縫幅

1、按一下‘修改’鍵，在縫樣或縫幅后的數字上出現光標；

2、按‘←’或‘→’鍵，左右移動光標；

3、按‘↑’或‘↓’鍵，使光標位置的數據加或減；

4、繼續按‘←’‘→’‘↑’ 或‘↓’鍵修改別的位置的數據；

5、按‘確認’鍵，退出設定縫樣及縫幅狀態，光標消失。

三、修改組合縫樣

1、按一下‘組合’鍵，組合鍵上的燈亮，液晶屏上出現光標；

2、按‘←’或‘→’鍵，左右移動光標；

3、按‘↑’或‘↓’鍵，使光標位置的數據加或減；

4、繼續按‘←’‘→’‘↑’ 或‘↓’鍵修改別的位置的數據；

5、按‘確認’鍵，退出修改組合縫樣狀態，組合鍵上的燈滅，光標消失。

四、編程

1、按一下‘編程’鍵，編程鍵上的燈亮，液晶屏上出現光標；

2、按‘←’或‘→’鍵，左右移動光標；

3、按‘↑’或‘↓’鍵，使光標位置的數據加或減；

4、繼續按‘←’‘→’‘↑’ 或‘↓’鍵修改別的位置的數據；

5、按‘確認’鍵，開始對各針的位置設定；

6、按‘←’或‘→’鍵，左右移動光標線（光標變成一根豎線，表示第幾針），顯示器的針數（表示：正在對第幾針編程）加或減；

7、按‘↑’或‘↓’鍵，使光標線中間空的位置（即：這一針的位置）上下移動，顯示器的位置（表示：正在編程的這一針的位置）加或減；

8、繼續按‘←’‘→’‘↑’ 或‘↓’鍵修改別的針的位置；直到顯示器上顯示的各針的位置，類似所需縫樣。

9、按‘確認’鍵，退出編程狀態，編程鍵上的燈滅，光標消失

五、安裝：

1、三芯電源線接交流220V

2、四芯白色航插接57步進電機，步進電機每相電流2.5A。若電機的轉向不對，將控制箱內接步進電機驅動器的兩根白線對調即可。

3、9芯扁插接至控制面板

4、控制面板的霍爾傳感板的安裝：霍爾傳感器用來檢測主軸的轉速，主軸上裝兩個磁鋼，一個磁鋼的N極向外，一個磁鋼的S極向外，兩個磁鋼位置間隔180°；霍爾傳感器對準磁鋼，主軸每轉一轉霍爾傳感器接收到磁鋼的一個S極信號和一個N極信號。

5、光電傳感器：用來檢測針的垂直位置。步進電機帶動檔光板及針左右擺動，檔光板應寬一點，使得步進電機向一邊擺動時檔光板總是檔光，向一另邊擺動時檔光板總是不檔光，調整檔光板的位置，使得檔光板剛剛不檔光為針的垂直（既：中間）位置。

注：

1：控制器剛上電時，會自動找針的垂直位置；若步進電機走個不停，說明步進電機的轉向不對或光電傳感器壞，若是步進電機電機的轉向不對，將控制箱內接步進電機驅動器的兩根白線對調即可。

2：步進電機該擺針，但卻不擺；由下面幾種原因構成：

a：霍爾傳感板壞；

b：霍爾傳感板離磁鋼太遠；

c：兩個磁鋼不是一個N極向外，一個S極向外；

d：控制面板的縫幅系數設為0；

e：控制面板的電機速度設為0；

f：控制箱內步進電機驅動器壞；

g：步進電機壞。

h：連線壞或機械故障；

3：針的實際擺動幅度不是設定的縫幅；由下面幾種原因構成：

a：控制面板的縫幅系數設定值不對；

b：控制箱內步進電機驅動器的細分數不對，應撥動驅動器的1、2、3這三位開關，設為16細分；

c：控制箱內步進電機驅動器的設定電流太小；應撥動驅動器的5、6、7這三位開關，使電流設為2。5A。

d：控制面板的電機速度設定值太??；
